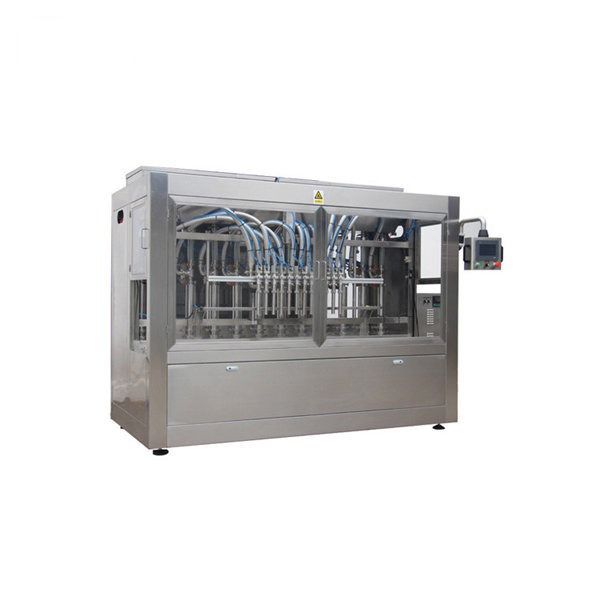

Máquina Enchimento de pistão operado por PLC, pneumático + de alta qualidade, comprovado internacionalmente, com a mais recente tecnologia - cilindro de produto fixo (seringa) acoplado ao cilindro pneumático em uma linha, proporcionando maior vida útil ao preenchimento de vedações de seringa e, portanto, nenhum vazamento observado em máquinas acionadas mecanicamente cilindros oscilantes.
Completamente em estrutura de aço inoxidável.
Cabeças ou bocais, com cilindros de produto (seringa), conjuntos de válvulas, conjuntos de curso.
Único no que diz respeito à permutabilidade.
Troca rápida e tempo mínimo de inatividade.
Máquina coberta com invólucro para envase higienizado para máquinas com várias cabeças (opcional)
Todos comprados com marca internacional ou importados.
Todos os ajustes são livres de ferramentas e altamente amigáveis ao operador.
Máquina de substituição de importação de alta qualidade.
Precisão de enchimento ± ½%
Sistema de enchimento
Bocal de mergulho com profundidade de mergulho ajustável, dependendo das variações de altura da garrafa.
Bico de corte positivo do tipo aberto / fechado pneumaticamente com cilindro pneumático separado para reduzir a formação de espuma.
Velocidade de retirada do bico de mergulho ajustável para produtos espumantes.
Velocidade de enchimento ajustável sujeita às características de fluxo do produto.
Localizador de gargalo fornecido para localizar com precisão a boca do frasco antes do preenchimento de pequenos frascos para boca.
A haste oca do cilindro pneumático facilita o aperto dos anéis expansíveis do pistão de Teflon sem abrir o enchimento do pistão durante a operação.
Produto sendo preenchido por fluxo livre sem contrapressão.
Ajuste de volume
Ajuste de volume combinado para máquinas de várias cabeças com ajustes individuais de volume fino entre cilindros.
Escala para medir o comprimento do ajuste do curso fornecido para calibrações repetidas.
O volume dispensado depende da duração do curso, o que proporciona um deslocamento positivo do produto.
Conjunto de ajuste de volume inteiro alojado em um gabinete selado na parte traseira da máquina.
Automação de transportadores
Comprimento do transportador - dependendo do número de cabeças.
Guias laterais ajustáveis para tamanhos de contêineres variáveis.
Transmissão de 0,25 hp com caixa de redução adequada de Bonfingloili. Lubrificação ao longo da vida.
Sensores ópticos / de proximidade ajustáveis para detectar garrafas na linha de transporte.
Rolhas com controle pneumático do cilindro para ajustar a velocidade de parada e retirada, para ajustes finos da linha.
Segurança e Intertravamentos
Sem garrafa - sem preenchimento. O enchimento começa apenas se as garrafas estiverem sob as respectivas cabeças de enchimento.
Atolamento do transportador após o enchimento - Sem preenchimento.
Sensor “inicial” do bico para interromper o movimento da garrafa até que o bico se retire completamente após o enchimento para evitar tombamento da garrafa.
Botão de parada de emergência para parada súbita da linha de enchimento.
Pneumática
Todos os componentes pneumáticos são auto-lubrificados. Não é necessária lubrificação.
Todos os componentes de controle pneumático estão alojados em um gabinete separado, de forma organizada.
Válvulas solenóides pneumáticas de desvio pneumáticas de longa duração.
Tubos de PU ocultos do gabinete para os cilindros pneumáticos.
As unidades reguladoras de filtro são fornecidas junto com a máquina.
A vedação de pistão patenteada em figura '8' permite movimento suave do pistão em velocidades muito baixas sem empurrões, facilitando assim o enchimento suave, que é a especialidade da nossa máquina.
Controles elétricos e lógicos
Fiação de painel feita profissionalmente com bandejas de cabos, ponteiras, fiação estruturada.
Fiação oculta do circuito de controle elétrico para o PLC.
Visor digital alfanumérico de 2 linhas.
Entrada e saída do PLC são 24 V DC.
Cilindros pneumáticos controlados por microprocessador sincronizam lógicas.
Instalação de exibição do contador de produção no PLC.
Poste da lâmpada indicadora RYB para indicação do status da máquina.
Cabeça de enchimento A lógica é adequada para executar cabeças individuais, no caso raro de uma ou duas cabeças estarem em colapso.
Controles PLC do botão de toque para entrada de dados.
Diagrama do circuito e diagrama da escada do PLC fornecidos com a máquina.
Componentes
Pneumática da SMC, Japão
Sensores Omron / Datalogics.
Comutadores de Schneider, Alemanha.
Unidades de Bonfingloili, Itália.
Transportadora Slat de Magris, Itália.
PLC da Mitsubishi, ABB, Siemens ou Allen Bradley.
